В современном машиностроении, энергетике и автоматизации надежность работы оборудования напрямую зависит от качества передачи сигналов и электропитания. Электрическая система любого сложного механизма — это его «нервная система», где любой сбой может привести к остановке целой производственной линии или аварийной ситуации. Именно поэтому промышленные электрические соединения и кабельные жгуты выделены в отдельную категорию инженерных решений, требующих особого подхода к проектированию и производству.
Создание надежной проводки начинается с выбора архитектуры и понимания условий эксплуатации. В сферах, где техника подвергается экстремальным нагрузкам, стандартные бытовые решения неприменимы. Инженеры обращаются к специализированным разработкам, и зачастую опыт перенимается из смежных высокотехнологичных отраслей. Например, проектные решения, представленные на s-motorsport, демонстрируют, как технологии, используемые в условиях предельных скоростей и вибраций, могут быть адаптированы для повышения отказоустойчивости промышленных систем. Правильная компоновка жгута позволяет защитить проводники от механических повреждений, воздействия агрессивных химических сред и температурных перепадов.
Ключевые компоненты кабельных сборок
Промышленный жгут — это не просто пучок проводов, стянутых изолентой. Это сложное техническое изделие, состоящее из множества элементов, каждый из которых выполняет свою функцию. Основу составляют проводники, которые должны обладать достаточной гибкостью и при этом выдерживать заданные токовые нагрузки. Чаще всего используется многожильная медь с лужением, предотвращающим окисление.

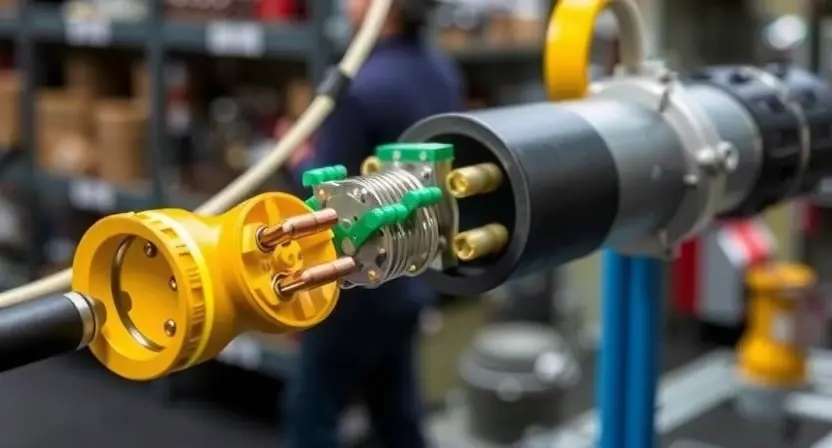

Вторым важнейшим элементом являются разъемы (коннекторы). В индустриальном секторе применяются герметичные соединители, соответствующие высоким классам защиты (IP67, IP68 и выше). Они оснащаются надежными замковыми механизмами, исключающими самопроизвольное размыкание при вибрации. Важную роль играет и защита самого жгута. Для этого используются гофрированные трубки, термоусадочные материалы и специализированные оплетки.
Профессионально спроектированный жгут должен обеспечивать герметичность соединений даже при полном погружении в воду или воздействии масел, сохраняя электрические параметры в неизменном виде на протяжении всего срока службы.
Выбор материалов для внешней оболочки зависит от среды, в которой будет работать оборудование. Ниже приведена сравнительная характеристика наиболее распространенных защитных материалов.
| Тип материала | Основные свойства | Типичная сфера применения |
|---|---|---|
| Поливинилхлорид (ПВХ) | Базовая защита от влаги, доступная стоимость, средняя гибкость | Стационарное оборудование, пульты управления, слаботочные системы |
| Полиуретан (PUR) | Высокая стойкость к истиранию, маслам и разрезам, отличная гибкость | Робототехника, подвижные механизмы, конвейерные линии |
| Стекловолокно с силиконом | Термостойкость (до +250°C и выше), защита от брызг расплавленного металла | Металлургия, горячие цеха, зоны вблизи двигателей внутреннего сгорания |
| Металлическая оплетка | Экранирование от электромагнитных помех, защита от грызунов и ударов | Точное измерительное оборудование, связь, тяжелое машиностроение |
Особенности производства и технологии сборки
Процесс создания промышленных жгутов существенно отличается от обычной прокладки кабелей. Это производство требует высокой точности и часто включает в себя этапы, которые невозможно полностью автоматизировать. Сборка обычно происходит на специальных монтажных столах, где в масштабе 1:1 выкладывается трасса будущего изделия.
Критическим моментом является соединение провода с контактом разъема. В ответственных узлах пайка применяется редко из-за риска разрушения места соединения при вибрации (эффект усталости металла в точке перехода от припоя к гибкой жиле). Вместо этого используется метод холодной опрессовки (кримпинг) с использованием калиброванного инструмента. Это обеспечивает газонепроницаемое соединение, устойчивое к механическим воздействиям.
Качественная опрессовка контакта создает монолитное соединение металла провода и клеммы, исключая переходное сопротивление и нагрев в процессе эксплуатации.
После сборки каждый жгут проходит обязательное тестирование. Проверяется не только целостность цепей (прозвонка), но и сопротивление изоляции, а также способность выдерживать повышенное напряжение без пробоя. Подробнее о методах тестирования можно узнать на профильных технических ресурсах.
Сферы применения и эксплуатация
Спектр использования профессиональных кабельных сборок огромен. В автомобильной промышленности и спецтехнике они связывают электронные блоки управления (ЭБУ) с датчиками и исполнительными механизмами. В авиации и космонавтике требования к весу и надежности диктуют использование дорогих материалов, таких как тефлон и посеребренные проводники.
В промышленной автоматизации (АСУ ТП) жгуты обеспечивают коммуникацию между контроллерами, сервоприводами и человеко-машинными интерфейсами. Здесь на первый план выходит защита от электромагнитных помех, поэтому особое внимание уделяется экранированию. Неправильно заземленный экран может стать причиной сбоев в передаче данных, что недопустимо для точных производств.
Таким образом, промышленные электрические соединения и жгуты являются фундаментальным элементом надежности любой современной техники. Инвестиции в качественные компоненты и профессиональную сборку многократно окупаются за счет снижения простоев оборудования и уменьшения затрат на ремонт в будущем.
